木工帶鋸機地腳螺栓、墊板和二次灌漿
文章出處:瑞福祥帶鋸機廠家 人氣:發表時間:2019-03-25 10:53:02
[導讀]:地腳螺栓 (1)在安設預留地腳螺栓時,應注意地腳螺栓與混凝土接觸的部位不得有油脂和污垢,地腳螺栓底端不得碰預留地腳螺栓孔的孔底,與孔底壁的距離應大于15mm,擰緊地腳螺栓應在預留地
地腳螺栓
(1)在安設預留地腳螺栓時,應注意地腳螺栓與混凝土接觸的部位不得有油脂和污垢,地腳螺栓底端不得碰預留地腳螺栓孔的孔底,與孔底壁的距離應大于15mm,擰緊地腳螺栓應在預留地腳螺栓孔的二次灌漿混凝土達到設備基礎混凝土設計的強度后進行。
(2)地腳螺栓的緊固。設備底座下用于找平的調整器上的調整螺釘,在地腳螺栓緊固前應予回松。地腳螺栓緊固后調整螺釕不應受力。地腳螺栓緊固后,螺母與墊圈、設備底座的接觸應良好;螺栓應露出螺母露出長度宜為1.5---5倍螺距。
用固定的地腳螺栓將設備固定在基礎上。固定地腳螺栓有3種方法(見圖2-14),全部埋入;在瑞福祥帶鋸機螺栓上部預留調整孔;在礎上預留螺栓孔。在安裝設備時,放入地腳螺栓再進行二次澆注,機床的安裝大多采用此方法。
在螺栓上部預留調整孔的尺寸如表2—5。
墊板
(1)設備的水平精度用設備底座和基礎之間的墊板組來調整。常用的墊板有:平墊板、斜墊板和調整器。
斜墊板的材料可采用普通炭素鋼,平墊板的材料可采用普通炭素鋼或鑄鐵。
斜墊板和平墊板的形狀如圖2-15所示,其規格列入表2-6

平墊板的優缺點:與設備底面接觸廣闊,不易滑動,但調整費用略高,且不能收回。用以h為3,6,9,12mm的4塊墊數組成一組,以利找平時調整用。
斜墊板彌補了平墊板的缺點,成為設備安裝中最常用的找平工具。
調整器的結構圖如圖2-16所示。它是利用兩個斜面相對移動來調整水平的,使用方便,調整時只需擰動螺栓就可以。為了設備使用以后的調整方便,一般都留在設備的下面而不取出來。
(2)墊板組(由數塊墊板疊堆組成,也可以只是一塊墊板的位置和數量一般應符合下列要求:
每個地腳螺栓的近旁至少應有一個墊板組;底座剛度較小或動負荷較大的設備,地腳螺栓的兩側近旁均應放置墊板組;無地腳螺栓處的設備主要受力部位也應放置墊板組;墊板組在放置平穩和不影響二次灌漿的情況下,應盡量靠近地腳螺栓和主要受力部位。
墊板與地腳螺栓之間的距離一般為1~2個地腳螺栓直徑大小為合適,如圖2-17所示。
每一墊板組應盡量減少墊板的塊數,一般不易超過5塊。平墊板中最厚的墊板應放在下面,最薄的墊板應放在中間。
設備找平找正后,每一墊板應達到:每一墊板組應放置整齊,每對斜墊板的重疊面積應大于墊板面積的2/3;墊板組伸A設備底座底面的深度應超過地腳螺栓;平墊板組應露出設備底座外緣10~30mm,斜墊板組應露出設備底座外緣10~50mm墊板組均應被壓緊;鋼墊板組的各墊板應相互點焊牢固。
在設備找平找正,均勻地?cái)Q緊地腳螺栓后,便可進行二次灌漿。
二次灌漿
預留地腳螺栓孔、設備底座與基礎之間的二次灌漿應符合國家標準的規定瑞福祥帶鋸機。在灌漿時不得使地腳螺栓歪斜和影響設備的安裝精度。設備底座與基礎之間二次灌漿層的厚度應符合設計的規定,如無規定,宜為50~120mm,但不得小于25~30mm。
(1)在安設預留地腳螺栓時,應注意地腳螺栓與混凝土接觸的部位不得有油脂和污垢,地腳螺栓底端不得碰預留地腳螺栓孔的孔底,與孔底壁的距離應大于15mm,擰緊地腳螺栓應在預留地腳螺栓孔的二次灌漿混凝土達到設備基礎混凝土設計的強度后進行。
(2)地腳螺栓的緊固。設備底座下用于找平的調整器上的調整螺釘,在地腳螺栓緊固前應予回松。地腳螺栓緊固后調整螺釕不應受力。地腳螺栓緊固后,螺母與墊圈、設備底座的接觸應良好;螺栓應露出螺母露出長度宜為1.5---5倍螺距。
用固定的地腳螺栓將設備固定在基礎上。固定地腳螺栓有3種方法(見圖2-14),全部埋入;在瑞福祥帶鋸機螺栓上部預留調整孔;在礎上預留螺栓孔。在安裝設備時,放入地腳螺栓再進行二次澆注,機床的安裝大多采用此方法。

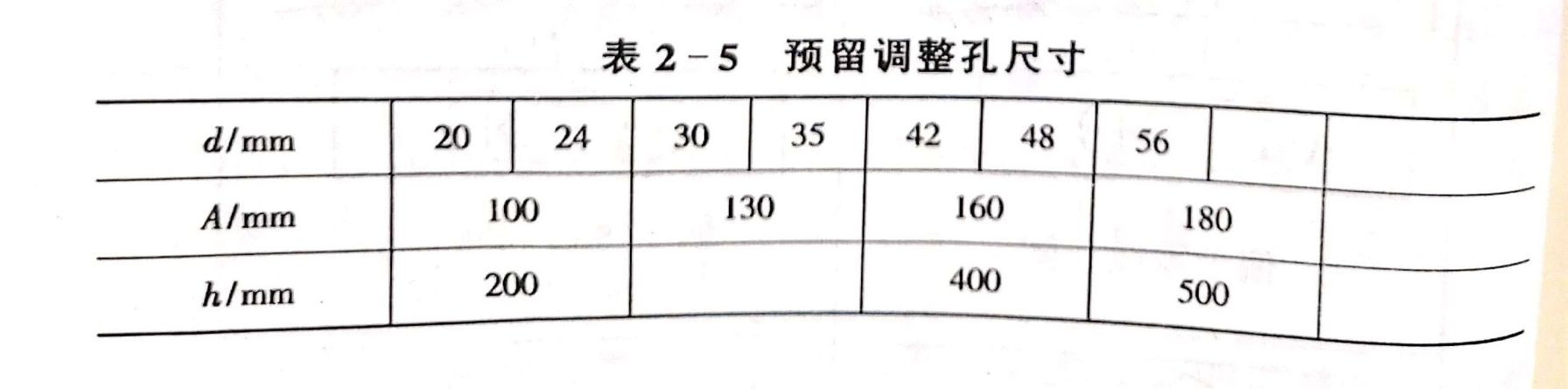

在螺栓上部預留調整孔的尺寸如表2—5。

(1)設備的水平精度用設備底座和基礎之間的墊板組來調整。常用的墊板有:平墊板、斜墊板和調整器。
斜墊板的材料可采用普通炭素鋼,平墊板的材料可采用普通炭素鋼或鑄鐵。

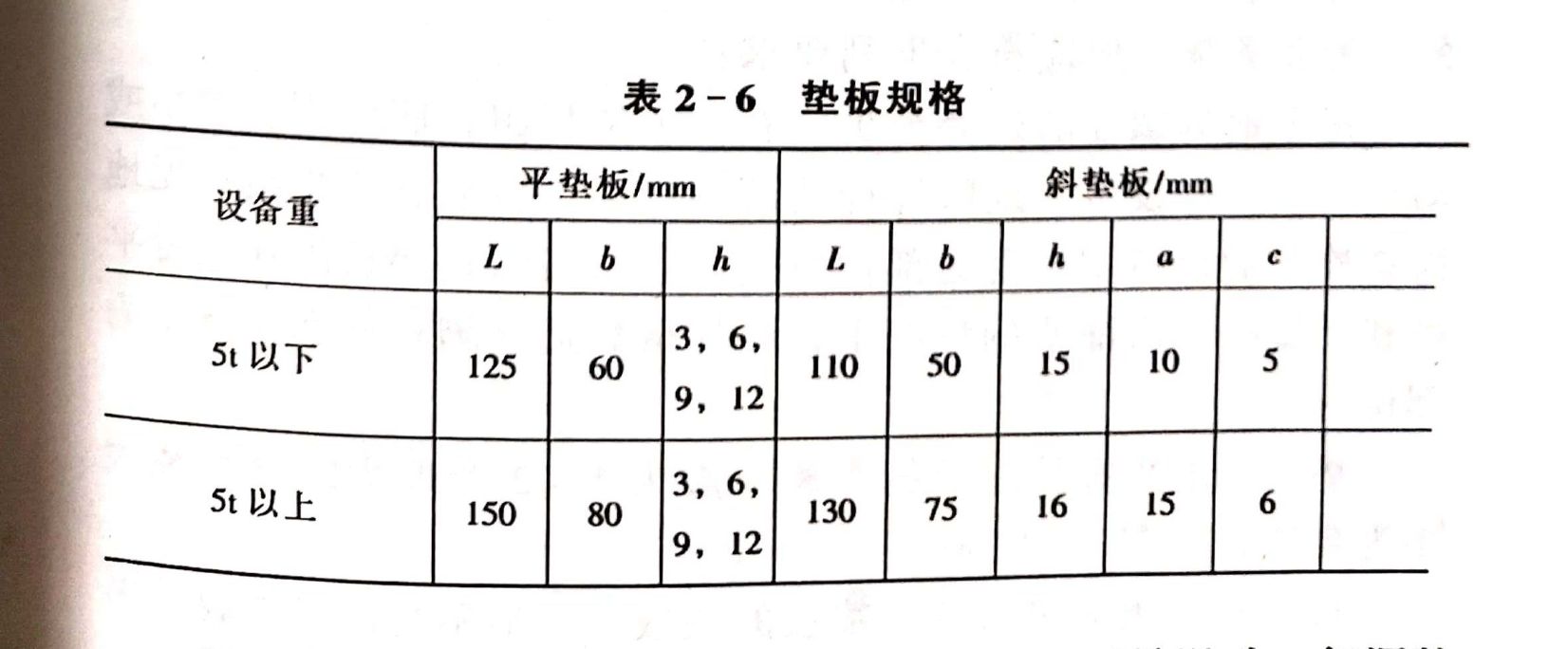

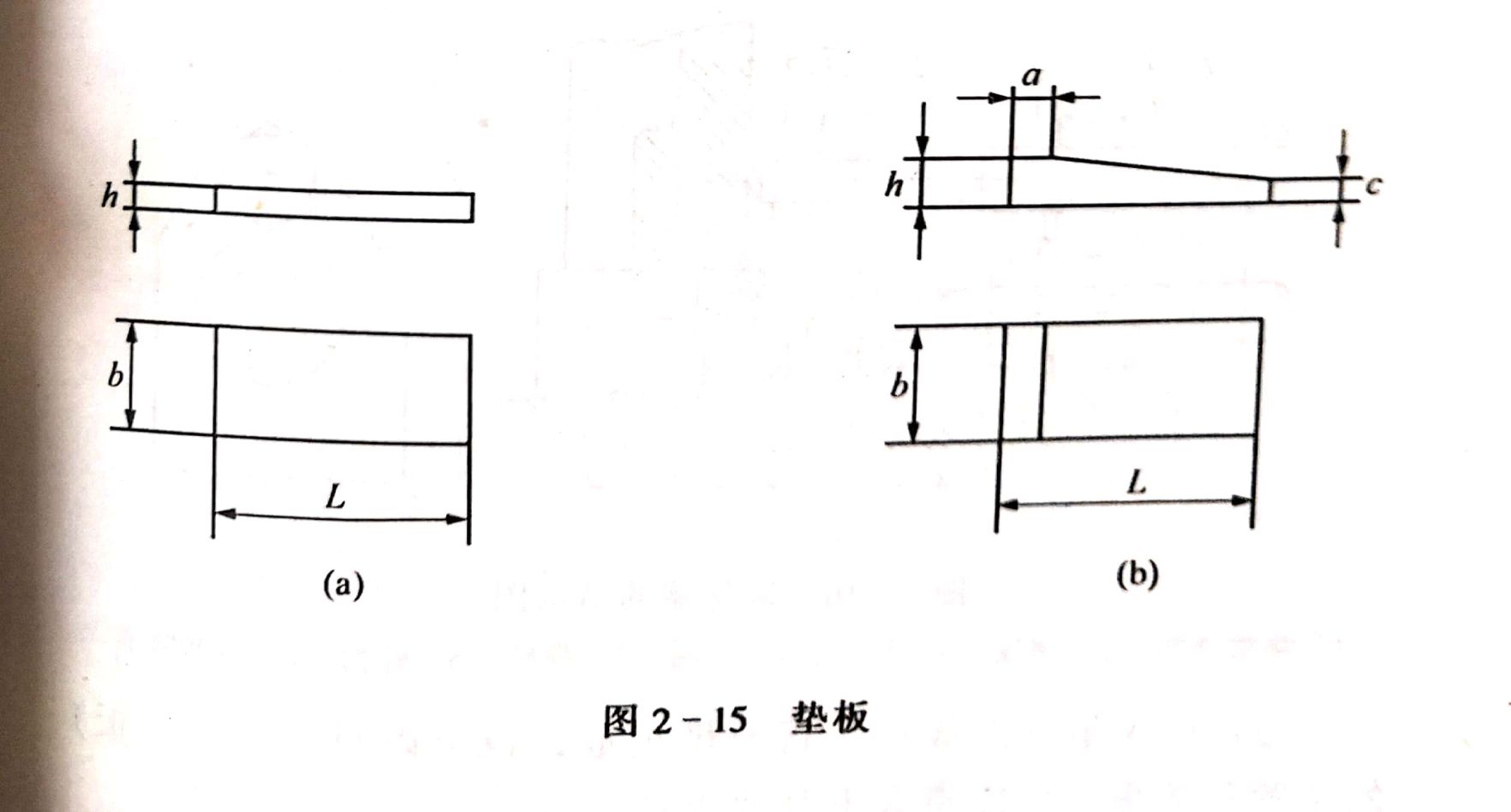

斜墊板和平墊板的形狀如圖2-15所示,其規格列入表2-6


斜墊板彌補了平墊板的缺點,成為設備安裝中最常用的找平工具。

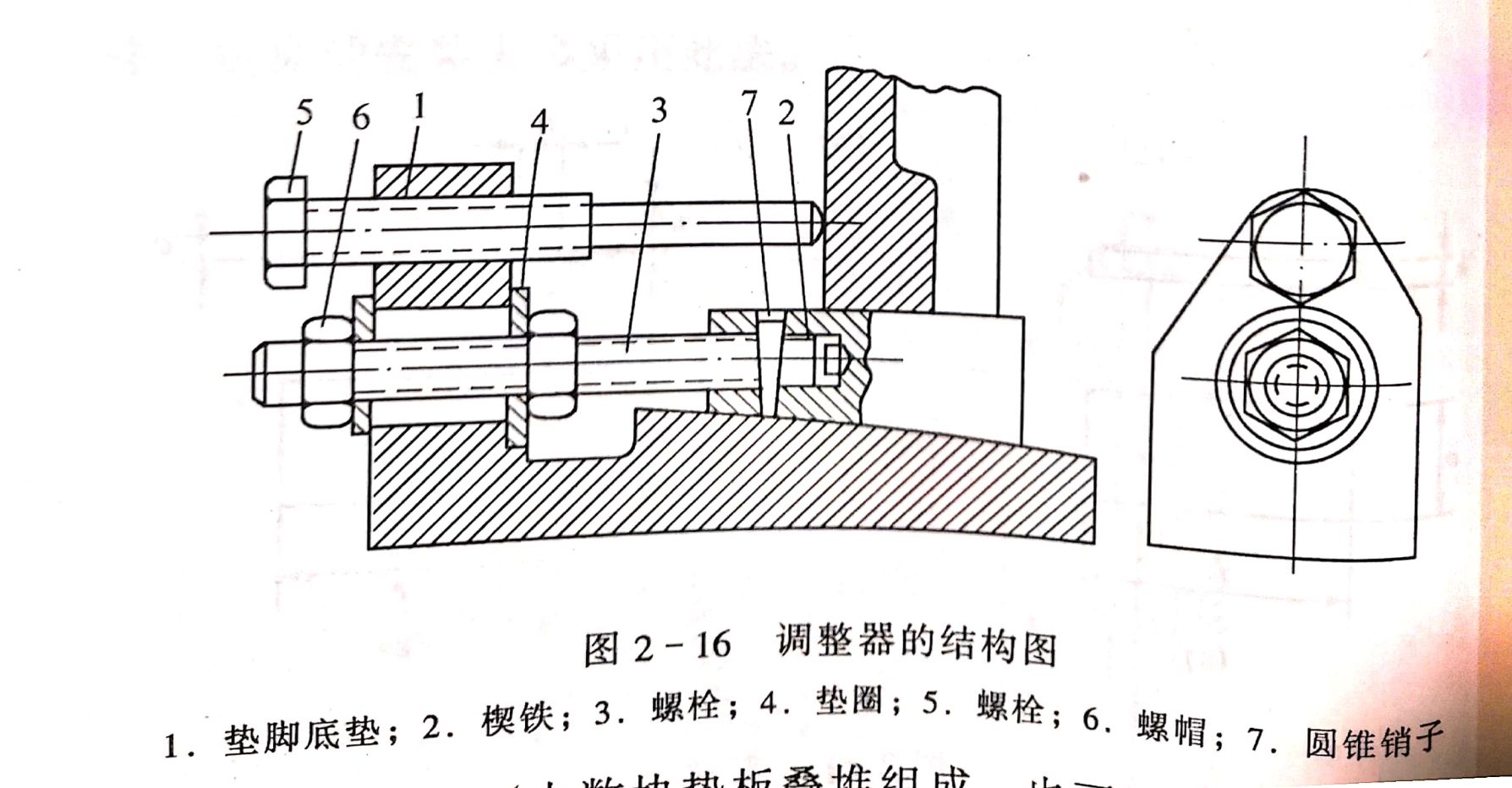

調整器的結構圖如圖2-16所示。它是利用兩個斜面相對移動來調整水平的,使用方便,調整時只需擰動螺栓就可以。為了設備使用以后的調整方便,一般都留在設備的下面而不取出來。

每個地腳螺栓的近旁至少應有一個墊板組;底座剛度較小或動負荷較大的設備,地腳螺栓的兩側近旁均應放置墊板組;無地腳螺栓處的設備主要受力部位也應放置墊板組;墊板組在放置平穩和不影響二次灌漿的情況下,應盡量靠近地腳螺栓和主要受力部位。

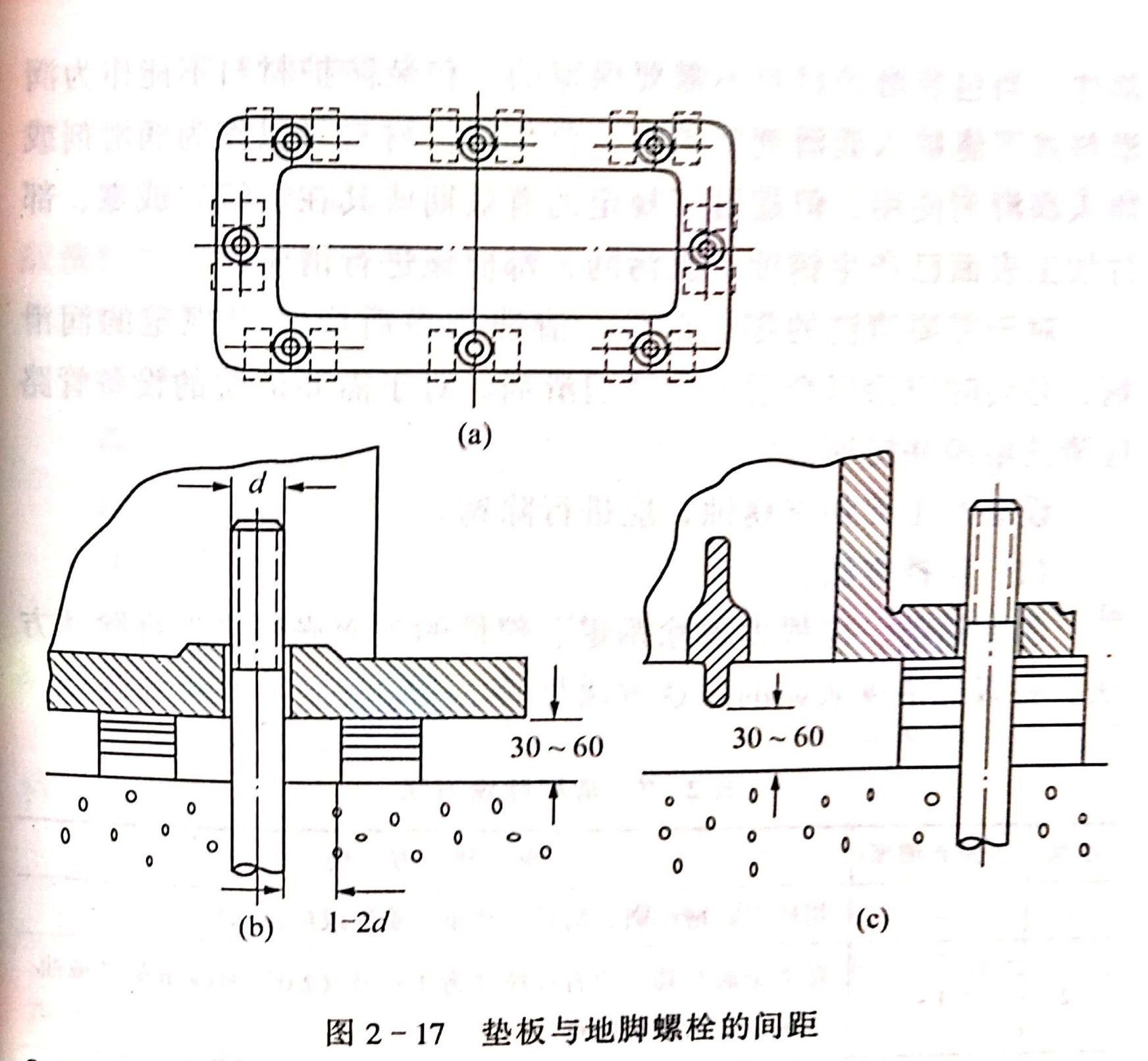

墊板與地腳螺栓之間的距離一般為1~2個地腳螺栓直徑大小為合適,如圖2-17所示。

設備找平找正后,每一墊板應達到:每一墊板組應放置整齊,每對斜墊板的重疊面積應大于墊板面積的2/3;墊板組伸A設備底座底面的深度應超過地腳螺栓;平墊板組應露出設備底座外緣10~30mm,斜墊板組應露出設備底座外緣10~50mm墊板組均應被壓緊;鋼墊板組的各墊板應相互點焊牢固。
在設備找平找正,均勻地?cái)Q緊地腳螺栓后,便可進行二次灌漿。
二次灌漿
預留地腳螺栓孔、設備底座與基礎之間的二次灌漿應符合國家標準的規定瑞福祥帶鋸機。在灌漿時不得使地腳螺栓歪斜和影響設備的安裝精度。設備底座與基礎之間二次灌漿層的厚度應符合設計的規定,如無規定,宜為50~120mm,但不得小于25~30mm。
