振動分析設備

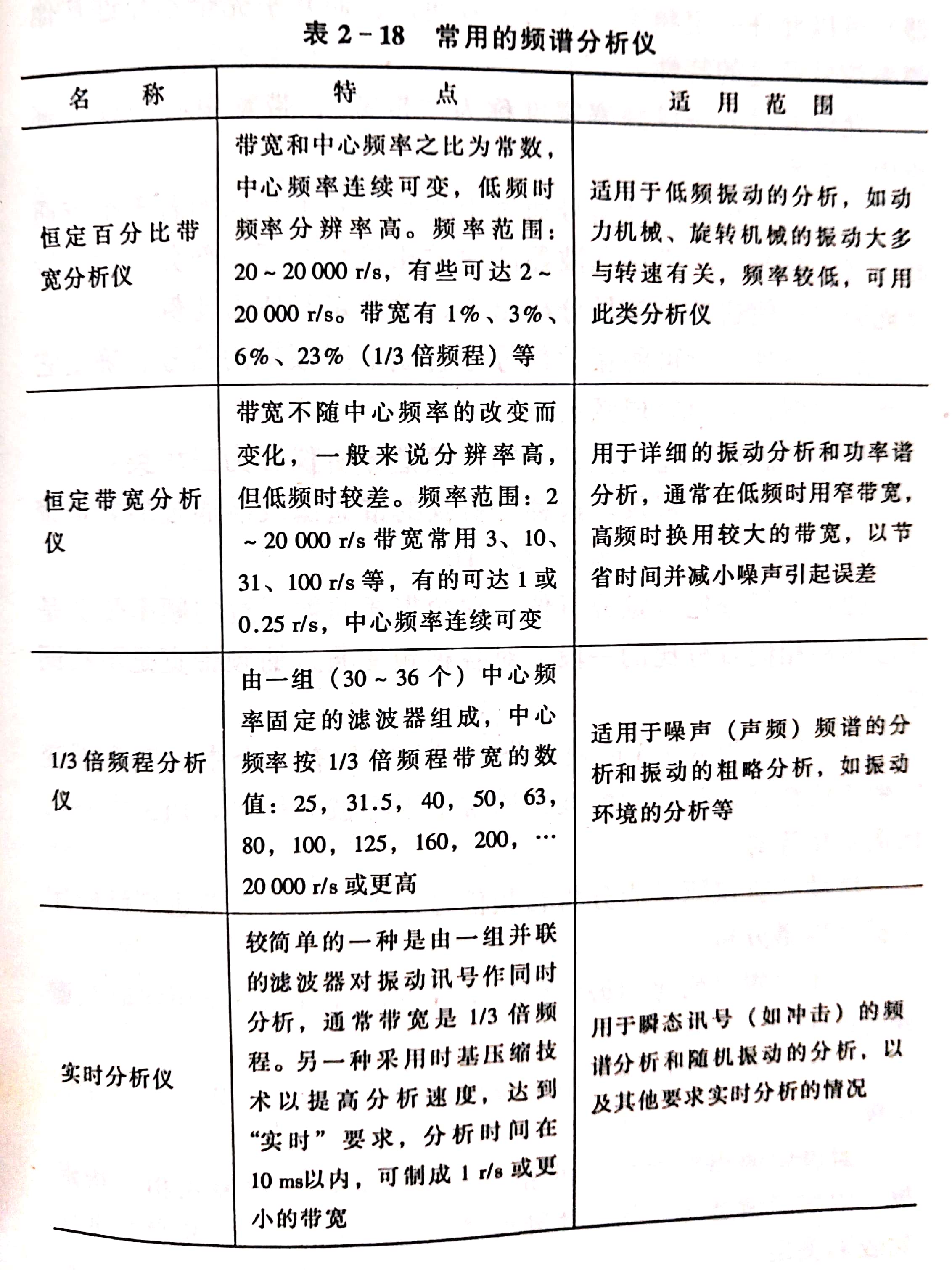

        機床振動測試結果的原始數據是用時間域描述的振動器。為了更好地分析研究振動特性，還需要知道頻率域的特征，即需要知道信號能量隨頻率變化的函數關系。因此，原始數據的分析處理，最主要的就是進行各種頻譜分析。頻譜分析儀是常用來分析頻譜的設備。常用的分析儀見表2-18.        頻譜分析儀的基本原理是利用帶通濾波器(又稱選頻濾渡器)可以允許一定頻率寬度的信號通過，而幾乎完全不允許其他頻率信號通過的特性。
       允許通過的一段頻率寬度稱為“帶寬”，帶寬中心的頻率稱為中心頻率。
       頻譜分析儀讓振動信號通過中心頻率各不相同的若干個帶通濾波器，則與某一帶通濾波器的通常相符合的那一部分振動信號就能通過，使這部分信號分離出來，并測定其所占比例。
       照此辦理，就可將振動信號分解成不同頻率的信號，確定它們所占比例，從而完成頻譜分析。
      根據濾波器帶寬性質的不同，頻譜分析儀分為三大類：
      (1)等帶寬分析儀。這種分析儀的帶通濾波器通過的頻帶帶寬是相等的，通常帶寬為2~200Hz
      (2)等百分比帶寬分析儀。它的帶通濾器通過的頻率帶寬是中心頻率相同百分比的一段。對各種頻率通過的頻帶寬是不相同的。
      (3)倍頻程或1/3倍頻程分析儀。它具有幾個中心頻率不變的帶通濾波器，相鄰的濾波器通常上下界彼此銜接，而上下界的比例是相等的。
      這種分析儀原是為分析音頻信號而設計的，目前也廣泛應用于振動頻譜分析。
      為了對瞬時變化的振動信號進行頻譜分析，就得用實時頻譜分析儀。
      此外，有時還要測出不同振動信號的相位差，以便進行相位比較。
      對穩(wěn)定的周期性振動的相位，可以采用瓦特表式相位指示儀、雙線示波器等和相位計等儀器，把振動信號與基準信號進行比較而測定。
      在記錄紙上比較振動信號與基準信號的時間歷程也可以測定相位。
      為了測定非周期性振動的相位，需采用相位計，記錄儀、傳遞函數分析儀等儀器。
